- Prilagodljiva povezava
Glede na I/O Modul se povezava izvede preko vodila RS485 (Modbus RTU), CAN-Bus ali EtherCAT.
- Enostavna integracija
Tudi v sisteme tretjih proizvajalcev.
- Najrazličnejše zasnove
Kompaktna ali ploska zasnova s priročno tehnologijo priklopa.
- Prilagodljiva montaža
Dobava je možna tudi brez ohišja za direktno pritrditev na namestitveno ploščo.
- Različne možnosti uporabe
Zaradi različnih kombinacij digitalnih vhodov in izhodov se moduli lahko uporabijo za različne vrste uporabe.
- Tehnika priklopa za industrijo
Kompaktne vzmetne sponke za priročno ožičenje, ki ne zavzame veliko prostora.
- Možnost modularne razširitve
Zaradi možnosti povezave preko področnega vodila lahko krmilni sistem nadgrajujete z različnimi moduli in ga tako prilagodite vedno večjim zahtevam sistema.
AL CAN I/O-Modul
Compact multifunctional I/O module
- 12x digital inputs and outputs
- 4x analogue inputs and outputs
- 2x temperature inputs
Accessories
- AC Connector Set
Software
- No Software
Technical Data
| Function | Standard Layout | ||
| Communication | |||
| CPU | CAN 2.0 up to 1 Mbit/s | ||
| Inputs and Outputs | |||
| Digital Inputs | 12x DIN 24 V DC ±15 % / 6 mA, of which 2 inputs as 32 bit counter usable, up to 100 kHz | ||
| 12x DOUT 24 V, of which 4x PWM, max. 24 kHz, 0.8 A | |||
| Analogue Inputs | 4x analogue IN, 0…10 V, 0…20 mA, 12 Bit resolution | ||
| Analogue Outputs | 4x analogue OUT, 0…10 V, 12 Bit resolution | ||
| PT100 | 2x PT100, 2-4 wire-connector, resolution ±0.5 °C from -40 °C…+139 °C | ||
| Other | |||
| Power supply | 24 V DC ±15 % | ||
| Current consumption / power | 60 mA to 5.5 A / <125 W (dependent on I/O configuration) | ||
| Temperatur range | 0 °C…+55 °C | ||
| Humidity | 95 %, condensation-free | ||
| Housing dimensions (WxHxD) Form factor | Stainless steel housing 110.5 x 24.8 x 75.5 mm for mounting on 35 mm DIN rail EN 60715 | ||
| EMC stability | EN 61000-6-2 / EN 61000-6-4 | ||
| Protection class | IP20 | ||
| Accessories plug set | AC Connector Set AL CAN-IO 12/12/4/4 | ||

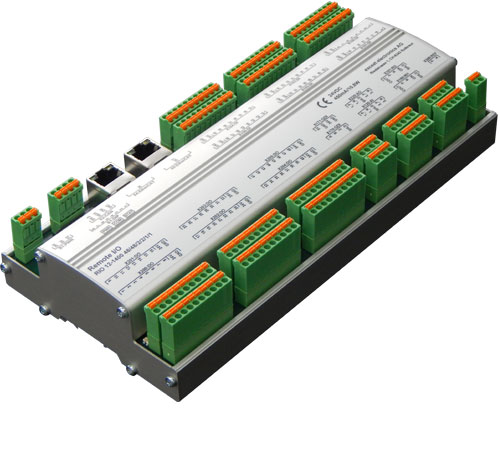

RIO Remote I/O
Intelligent, economical I/O module
- Communication via EtherCAT or CANOpen
- Digital and analog inputs and outputs, voltage, current, resistance and temperature measurement
- Standard configurations and the possibility of an individual solution
Accessories
- No accessories
Software
- No Software
Technical Data
| Standard-Bestückung | |
| SCHNITTSTELLEN & PROTOKOLLE | |
| Galvanisch getrennter CAN-Bus (CAN, CANopen) und/oder EtherCAT | |
| 16x GALVANISCH GETRENNTE DIGITALE EINGÄNGE (DI0..15) | |
| Spannung 24V DC, LED Zustandsanzeige pro Eingang, 1 Pol Anschluss, pro 8 Kanäle 24 V Einspeisung und 0 V Zykluszeit 1ms über alle Eingänge, DI0..1 können auch als Frequenz-, Zähler- oder Quadratur Encoder-Eingänge benutzt werden | |
| 2x GALVANISCH GETRENNTE QUADRATUR DECODER (QDI0..1) | |
| Spannung 5V DC, 4 Pol Anschluss (A, B, Z, 0V) Zykluszeit 1ms über alle Eingänge, QDI0..1 können auch als Frequenz-, Zähler- oder Digital-Eingänge benutzt werden | |
| 2x GALVANISCH GETRENNTE FREQUENZ/ZÄHLER EINGÄNGE (FI0..1) | |
| FI0..1 können über DI0..1 oder QDI0..1 erfasst werden Zykluszeit 1ms über alle Eingänge, Frequenz 10 .. 100 kHz, Counter Up/Down umschaltbar über einen digitalen Eingang | |
| 16x GALVANISCH GETRENNTE DIGITALE AUSGÄNGE (DO0..15) | |
| Spannung 12-24V DC, 1 Pol Anschluss, pro 8 Kanäle 24V Einspeisung und 0V, LED Zustandsanzeige pro Ausgang High-Side / 0.5A pro Kanal, 4A über alle 8 Kanäle, Alle Ausgänge kurzschlussfest und überlastsicher | |
| 4x ANALOGE EINGÄNGE (AI0..3) | |
| Spannung 0..+10 V, Strom 0/4..20 mA, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25°C Eingangswiderstand 120 kΩ (Spannung), 200 Ohm (Strom), Single Ended, 1 ms Abtastung über alle Kanäle AI0..1 umschaltbar zwischen Spannung und Strom, AI2..3 nur Spannung, zusammen mit Logik galv. getrennt | |
| 4x ANALOGE AUSGÄNGE (AO0..3) | |
| Spannung 0..+10 V, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25°C Imax 25mA bei Spannungsausgang, Zykluszeit 1ms über alle Ausgänge, alle Ausgänge kurzschlussfest und überlastsicher, zusammen mit Logik galv. getrennt | |
| 4x RTD EINGÄNGE (RI0..3) | |
| PT100/1000, NI100/1000, Potentiometer, 4 Pol Anschlüsse, pro 2 Kanäle ein Schirmanschluss, Auflösung 16 Bit, Genauigkeit 0.2 % @25°C Messstrom einstellbar 100..1000uA, Zykluszeit < 0.2s, 2-, 3-, oder 4-Leiter Beschaltung | |
| VERSORGUNG, MECHANIK, BETRIEBSBEDINGUNGEN | |
| Versorgung 24 VDC ±20 %, Leistungsaufnahme typ. 2.4 W, Betriebstemperatur 0°C...+55°C, , Schutzklasse IP20 Steckbare Push-In Federzugklemmen, Raster 3.81 mm, max. 1 mm² mit Aderendhülse inkl. Kunststoffkragen Profil 110x45 mm, Hutschienenmontage, LED für Spannungsversorgung, Betriebsstatus und Kommunikation | |
| OPTIONEN | |
| Lokale Signalvorverarbeitung und Überwachung, Relaisausgänge, Namur-Eingänge, Frequenzmessung direkt ab Geber Freie Definition von Anzahl und Spezifikation der I/O’s, Schnittstellen, Protokolle, Potentialtrennungen, Klemmentyp, Gehäuse, Design Kundenspezifische OEM-Versionen | |

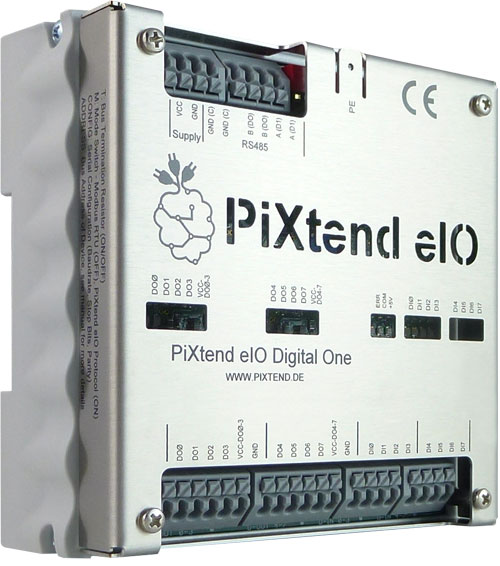

PiXtend® eIO Digital One Pro
Fast, reliable and connection friendly
- Digital inputs inclusive counting function 8x 3.3 / 5 / 12 / 24 V
- Digital outputs 8x 0.5 A, 5 / 12 / 24 V
- Fast digital logic „HyperLogic“
Accessories
- No accessories
Software
- No Software
Technical Data
| Hardware | PiXtend® eIO Digital One | |
| Power supply | 24 V DC ±20 % | |
| Communication | EIA/RS485, half-duplex (2-wire) | |
| Digital Inputs (DI) inclusive counting function | 8x 3.3 / 5 / 12 / 24 V | |
| Digital Outputs (DO) | 8x 0.5 A, 5 / 12 / 24 V, HyperLogic ‹ 1 ms | |
| Analogue voltage inputs (AI-U) | – | |
| Analogue current inputs (AI-I) | – | |
| Analogue voltage outputs (AO-U) | – | |
| Analogue current outputs (AO-I) | – | |
| Wire-break detection | – | |
| Temperature range | 0 °C…+60 °C | |
| Dimensions – without housing (Basic) | 96.3 x 101.8 x 21 mm | |
| Dimension – with housing (Pro) | 106 x 105 x 45 mm | |
| Form factor | Aluminium housing for mounting on DIN rail | |
| Conformity | CE, RoHS, Modbus, IEC 61131-2 (SPS-Norm) | |
| PiXtend compatibility | direct: V2 -L-, V2 -S- with USB-RS485 Dongle | |
| Baud rate | from 2400 to 230400, parity: none, even or uneven | |
| Software | ||
| Supported protocols | Modbus RTU, PiXtend eIO ASCII Protocol | |
| Fast digital logic „HyperLogic“ | Available | |
| Security | Watchdog-Timer, CRC-checksum, Parity-Check | |
| Support for | CODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED | |

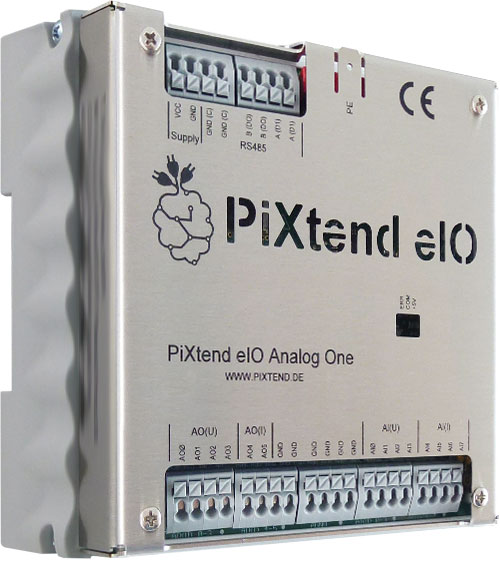

PiXtend® eIO Analog One Pro
Fast, reliable and connection friendly
- Analogue voltage inputs (AI-U) 4x 0…5 V / 0…10 V, 10 Bit
- Analogue voltage outputs (AO-U) 4x 0…10 V, 12 Bit
- Analogue current inputs (AO-I) 2x 0…20 mA, 12 Bit
Accessories
- No accessories
Software
- No Software
Technical Data
| Hardware | PiXtend® eIO Analog One | |
| Power supply | 24 V DC ±20 % | |
| Communication | EIA/RS485, half-duplex (2-wire) | |
| Digital inputs (DI) inclusive counting function | - | |
| Digital outputs (DO) | - | |
| Analogue voltage inputs (AI-U) | 4x 0…5 V / 0…10 V, 10 Bit | |
| Analogue current inputs (AI-I) | 4x 0…20 mA, 10 Bit | |
| Analogue voltage outputs (AO-U) | 4x 0…10 V, 12 Bit | |
| Analogue current outputs (AO-I) | 2x 0…20 mA, 12 Bit | |
| Wire-break detection | at 0…20 mA outputs | |
| Temperature range | 0 °C…+60 °C | |
| Dimension – without housing (Basic) | 96.3 x 101.8 x 21 mm | |
| Dimension – with housing (Pro) | 106 x 105 x 45 mm | |
| Form factor | Aluminium housing for mounting on DIN rail | |
| Conformity | CE, RoHS, Modbus, IEC 61131-2 (SPS-Norm) | |
| PiXtend compatibility | direct: V2 -L-, V2 -S- with USB-RS485 Dongle | |
| Baud rate | from 2400 to 230400, parity: none, even or uneven | |
| Software | ||
| Supported protocols | Modbus RTU, PiXtend eIO ASCII Protokoll | |
| Fast digital logic „HyperLogic“ | - | |
| Security | Watchdog-Timer, CRC-checksum, Parity-Check | |
| Support for | CODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED | |
